上节：介绍了多层感知器MLP。它的核心是，让计算机模拟人的神经网络结构，组建一个模型，来进行非线性的预测。把简化的逻辑回归模型叠加在一起，形成一个巨大的网络，来去完成一些复杂的预测任务。

本章节：基于上节的MLP，加上一个卷积的功能，就能预测复杂图像。

一、本章介绍

1.1 5个部分

1.2 上节回顾

上节的内容：对于分类任务，正因为简单的逻辑回归存在如下局限性：图像像素越大，训练参数会极大，

所以，引入MLP多层感知器。

上述：只是28x28的像素的图片，46万个参数。

但是，如果是很大的像素的图片呢？如下的500x400的像素图片，参数有7800万个。

有没有一种可能性，不用非得遍历每一个像素的灰度值，减少训练参数的数量，也能同样精度的顺利完成任务呢？

答：有。因为所有的图像，都是有轮廓的。

既然图像都是有轮廓的，那么就可以只提取轮廓信息（特征信息）。

二、卷积神经网络（一）

卷积神经网络：CNN，convolutional neural network。

2.1 卷积：convolution，通过滤波器矩阵，来只提取特征

中间：是一个雪花符号

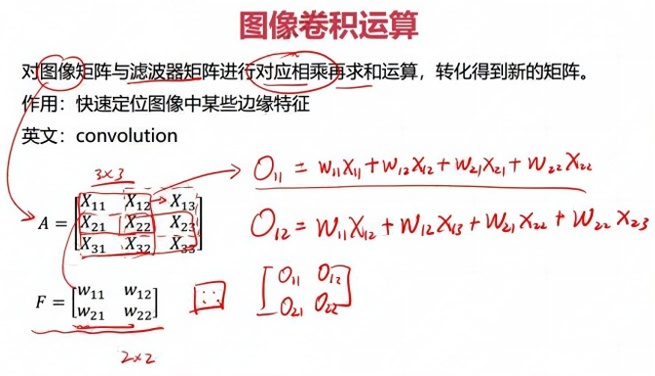

2.2 图像的卷积运算：通过滤波器矩阵，提取横向、竖向轮廓特征

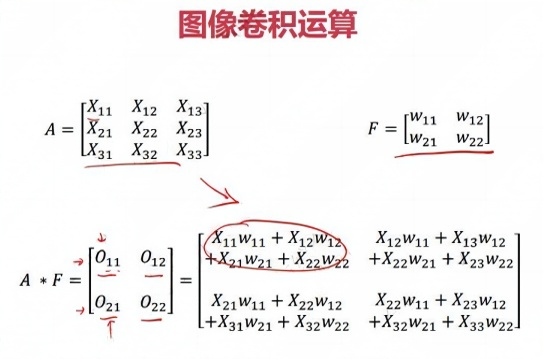

1.数学表达式

图像矩阵 x 滤波器矩阵 —>

2.图像中的轮廓提取aa

本质：是因为轮廓的两边的灰度值，是有变化的。所以，通过滤波器矩阵，来提取出来。

2.3 卷积神经网络的核心：求解轮廓过滤器矩阵W

卷积的核心：就是自动找出合适的轮廓过滤器矩阵W。

左下角：是三个常用的过滤器矩阵

右下角：也可以自己整一个，维度可以是3x3，也可以是4x4。

对于猫，有外轮廓，也有嘴巴、鼻子、眼睛、尾巴等，这其实也是轮廓。

因此，一个滤波器矩阵，是不够的。

现实生活中，对于彩色图片，它们是RGB。（Red、Green、Blue）

2.4 池化：将图像矩阵，转换为更低维度的矩阵

目的是：对于复杂图像，尽可能的减少计算的参数。

上节：卷积。只提取图像的特征。

本节：池化。减少重复的、不必要的运算。训练参数的大幅缩减。

有两种的池化方式。用的最多的是第一种。

最大化的池化。

只要池化的参数选择合理，是能够将图片的核心信息保留下来的。

以前的机器学习：
PCA的维度缩减，也是保留主要核心信息。与之同理。

平均化的池化：

2.5 卷积神经网络 CNN：卷积+池化+MLP

1.构成

卷积+池化+MLP

2.Relu的激活函数

卷积之后，池化之前，需要进行一个激活函数：Relu函数。

当x小于0时，取0。--------------------- 对于没用的信息，直接权重设置为0.
当x大于0是，取x。

逻辑回归模型：
其激活函数是sigmoid函数。
对于MLP求解时，需要求解激活函数sigmoid的导数。当大于一定范围或小于一定范围时，导数会很难求：太小了，迭代非常慢。这是一个问题。
但是，对于Relu函数，就没有这个问题。

池化后的结果，是mxm的矩阵。

但是，MLP的输入必须是n行1列的，即nx1。即全连接层。

所以，需要对池化后的结果，进行一个格式的转换。

2.6 两大特点：参数共享、稀疏连接

过滤器的矩阵，是要逐步覆盖整张图片的。因为过滤器，是逐步滑动的。

左上角的两个亮色的60，只与原图中的左上角的数据有关。同理，右下角的也一样。两者独立、互不影响。

真实的图片，轮廓一定是互相挨着的。隔海相望的轮廓，其实是没有用的。CNN就能抓大放小，忽略掉远处的没用的特征。

2.7 课后题

卷积后：

（500-4）/2+1 = 249

（400-4）/2+1 = 199------------------------------------249x199x3

池化后：

（249-2）/2+1 ------------------------------ 124.5 奇数？

（199-2）/2+1 ------------------------------ 99.5 奇数？

三、卷积神经网络

介绍一下图像的填充，以及一些经典的卷积神经网络CNN。

3.1 卷积运算的两个弊端：因为滤波器导致图像压缩，信息丢失；边缘信息使用少，易被忽略

第一个问题，因为滤波器矩阵的缘故，原图像矩阵由5x5变成了3x3。

第二个问题，边缘信息使用较少。比如，左上角的红色点处，只被使用了一次。同理，右上角、左下角、右下角，也是。

如果是中间的点处，就会被使用到很多次。

3.2 图像填充 padding：在图像边缘增加像素，确保卷积后仍维持原图大小（same）

3.3 四种技术的层：卷积层、池化层、padding层、flatten层

卷积层：用于提取轮廓信息（特征信息）。

池化层：保证核心信息的基础上，进行维度缩减。

padding：在图像边缘填充像素，确保图像的边缘信息不会丢失。

flatten层：卷积后的结果，进行展开，确保与MLP的连接。作为MLP的标准输入

其中，flatten展开层：

flatten:
to make flat,
BECOME LEVEL

3.4 经典的CNN模型：3种

3.5 LeNet-5

卷积：5x5的过滤器filter，滑动窗口是1. 会用6个过滤器。---- 能够改变通道数

池化：平均值的池化.------------------------------------------------------- 池化不会改变通道数。

只有1个通道，意思是说，是个黑白图片。

通道数在增加，即filters在增加。

28x28x6中的6，指的是过滤器filters的数量为6
10x10x16中的16，指的是过滤器filters的数量为16

3.6 AlexNet

现实生活中，经常用：

原始的图片，有3个通道，意思是说，这是个彩图。

池化：是最大值的池化；-------------------------- 我的问题：256是怎么来？答：是256个filters的数量

在卷积的时候，使用same：表示图像进行填充。确保图像的前后，尺寸一致。

特点：

3.7 VGG-16

上面的AlexNet模型的卷积、池化，它们的尺寸是变化的。

但是，对于VGG-16：

所有的卷积，都是3x3；--------- 是固定不变的
所有的池化，都是2x2；--------- 是固定不变的

FC是全连接层。

模型的层数更深，所以其训练参数也更多。

后续的实战部分，使用的正是VGG-16.

3.8 经典的CNN模型，可用于的新场景

第一种，比较常见。

比如：

2.9 课后题

考察的是卷积、池化、same（padding填充）的计算方式。

四、实战准备

4.1 实战（一）：建立CNN，实现猫狗识别

CNN的结构：

4.2 具体步骤：

1. 图片加载

1/255就是归一化

CNN求解时，希望每一次会选里面的32张图片，进行反向梯度的搜索。（如果越小，损失函数求解时会下降的不稳定，所以往往会调大一点）

2. 建立CNN模型

建立CNN模型，与建立MLP模型，是差不多的；

全连接层的下面，是由两个层：

units是28，指的是输入层；
units是1，指的是输出层。

3. 训练与预测

一般：fit；

现在：fit_generator：因为这里是通过keras的图像生成器来生成图像的。

4.3 实战（二）：基于现成的VGG-16，建立自己的简化MLP结构，来实现猫狗识别

任务

4.4 具体步骤

1. 图片加载、图片预处理

2. 加载VGG-16结构（去除全连接层）、提取特征

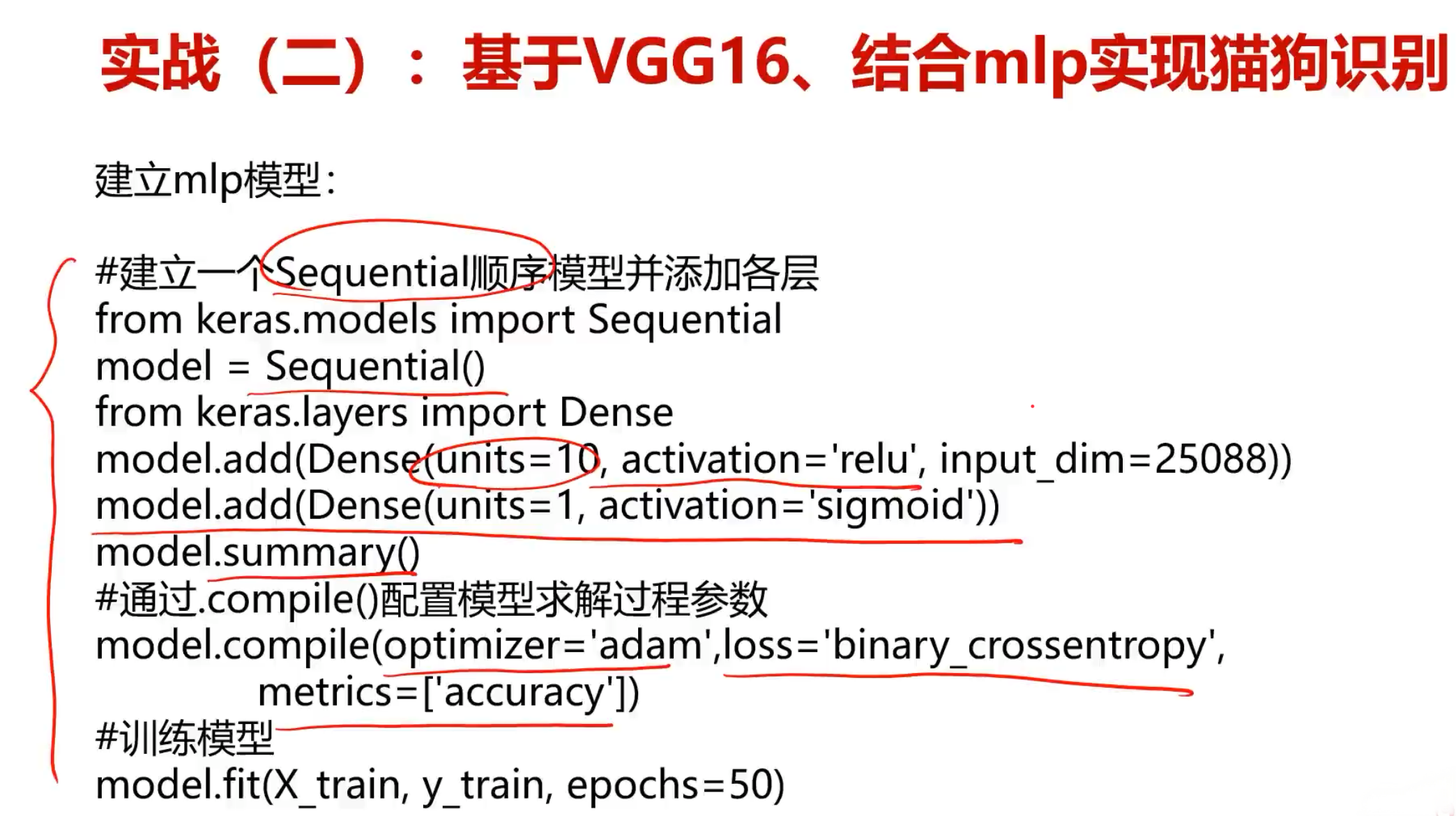

3. 建立MLP模型

只有一个隐藏层，神经元的数量units是10；

输出层，因为最后的输出只有0和1，所以使用的激活函数是sigmoid；

上述，只是对单张图片的操作（加载和预处理）。

如果是一个文件夹中有很多的图片呢？

那就需要对图片进行批处理，写一个循环的方法。

五、实战（一）：建立CNN，实现猫狗识别

5.1 任务

基于dataset/training_set文件夹中的图片数据，根据提供的结构，建立cnn模型，识别图片中的猫/狗，计算预测准确率。
1.识别图片中的猫/狗，计算基于dataset/test_set文件夹中的测试数据的预测的准确率；
2.从网站上随机下载几张猫/狗图片，对其进行预测。

具体的数据：

在dataset/training_set文件夹中：

dogs：有4000张图片；
cats：也有4000张图片；

5.2 代码编写

（一）识别图片中的猫/狗，计算基于dataset/test_set文件夹中的测试数据的预测的准确率；

1.load the data

图像的增强。将1000张，扩展为10000张。

因为猫可能会出现在图片的任意位置，所以有可能会对图片进行平移。

但是，现在，rescale=1./255只是对图片进行归一化。

如果是其他的图片操作，比如平移、旋转，可以去参考官网文档。
https://blog.keras.io/building-powerful-image-classification-models-using-very-little-data.html

因为从网上下载的图片，其尺寸千差万别、各不相同。

所以，需要对其进行尺寸的规范化，统一为50x50.

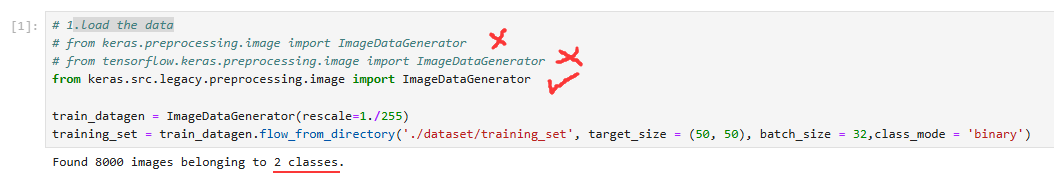

问题1：ImportError: cannot import name 'ImageDataGenerator' from 'keras.preprocessing.image'
解决方式1：--- 没成功
解决方式2：--- 成功！
https://stackoverflow.com/questions/78145837/importerror-cannot-import-name-imagedatagenerator-from-keras-preprocessing-i

因为猫和狗的图片各有4000张，所以下图的结果显示：一共是8000张。分2个类别。

2.set up cnn model

Conv2D, maxPool2D, Flattern, Dense分别对应：卷积层、最大池化层、展开层、MLP模型中的普通的Dense layer层

32指的是过滤器filters的数量，对应的尺寸是3x3，步长是1（默认）；输入图片的尺寸是：50x50x3；

3.configure the model

训练时的评估标准，是accuracy准确率。因为能直观的看到模型训练的效果。

4.train the model

因为迭代次数是25次，花了几分钟后，结果如下：

因为图像数据，是由数据增强ImageDataGenerator产生的。所以下图的方法是fit_generator()。
注意：
问题：fit_generator已被弃用。
解决：

5.accuracy

对于训练数据，准确率为：0.9865，非常好。

接下来，开始使用测试数据。

测试数据的文件夹的目录如下：猫、狗的子文件夹中，分别有1000张图片；

结果：

对于测试数据，的准确率是0.7639。不算优秀（>0.8），但是，良好。（注意：这一定不是随机预测，因为随机预测的准确率是0.5。）

cnn模型，的数据的需求量，是很大的。因为猫狗的很多特征，其实是具有相似性的。所以，一开始的时候，只对进行归一化，是不太够的。比如，后续还可以进行图片的缩放、平移、旋转，这样就能产生更多的数据，再训练。这样测试集的准确率也会上升。

注意：
同理，evaluate_generator也被弃用。
解决：
改为evaluate() 方法：
https://stackoverflow.com/questions/63684459/should-i-use-evaluate-generator-or-evaluate-to-evaluate-my-cnn-model

（二）从网站上随机下载几张猫/狗图片，对其进行预测。

下面做一件很有意思的事情：网上随机下载几张猫狗图片。看模型“认识不”？

如果结果是1，那么就是狗。如果是0，那么就是猫。

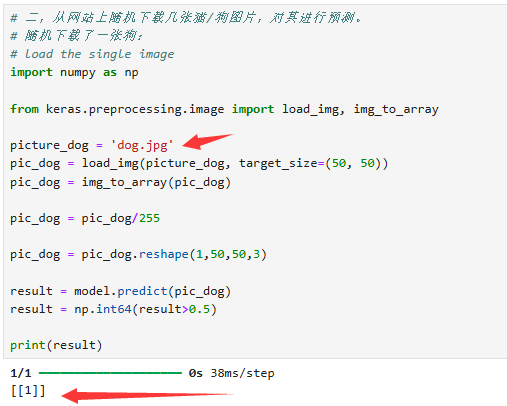

随机下载了一张狗：

model预测对了：确实是1.

随机下载了一张猫：

model也预测对了：确实是0.

3.哈哈哈哈哈用了我家的猫的照片，来做个试验！

天哪，预测成功~hhhh

interesting and cool!

5.3 小结

复杂图像，指的是猫狗。因为两者的动物，是比较相似的。

六、实战（二）：基于现成的VGG-16，建立自己的简化MLP结构，来实现猫狗识别

6.1 关于实战一的补充：2个

1.补充1：

上节：如果是0，那么就是猫。如果结果是1，那么就是狗。---------------------- 如何确定的？

2.补充2：

上节：只是使用了两三张图片（网上随机下载），进行的验证。-------------------- 模型到底准不准?

将单张图片的预测，写到一个循环里。

注意：待实验的批量图片，其名称得是1、2、3...

写个代码，对1-9张图片，批量预测下：

load_img() 是keras库中，用于从本地文件目录中，加载图片的方法；

结果：

上节的实战一：建立的CNN模型，全部预测成功。

6.2 任务

使用VGG-16的结构，提取图像特征，再根据特征建立MLP模型，实现猫狗图像识别。训练/测试数据：dataset\data_vgg:
1.对数据进行分离，计算测试数据的预测准确率；
2.从网站下载猫/狗图片，对其进行预测。

注意：MLP模型只有一个隐藏层，神经元的数量units是10；

数据集：

猫：300张；

狗：300张。

6.3 具体步骤

1. 先进行单张图片的加载、预处理，再多张

（一）先进行单张图片的加载、预处理：

单张图片，确实转换成了一个n维数组；

1指的是第1张图片，该图片的尺寸是224x224x3。

全连接层之前，就是7x7x512。

(1, 25088)指的是1行x25088列的新的数组array

可视化看下，验证下是否真的那张猫图：

真的是：

（二）再对多照片进行加载、预处理

目的：对vgg文件夹中的所有图片，进行批量的预处理。

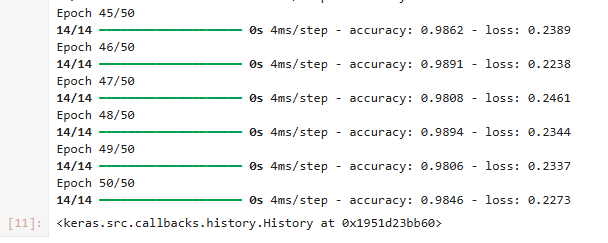

训练完后：

300+300=600

2. task1：对数据进行分离，计算测试数据的预测准确率

参数有25万个，比之前自己建立的cnn模型，要少很多。

模型的训练，也更快（上次的cnn模型，花了15min。这次也就5秒钟）。

也更准确（这次的准确率是1.0，是100%）。

针对测试集的准确率，如下：

3. task2：从网站下载猫/狗图片，对其进行预测

一张一张图片的预测：

如果是针对九个图片呢？

批量的预测如下。

6.4 小结

就是，将别人的模型利用起来，这是非常高效的。
